在俄乌武装冲突中，可以看到来自许多国家的武器弹药。

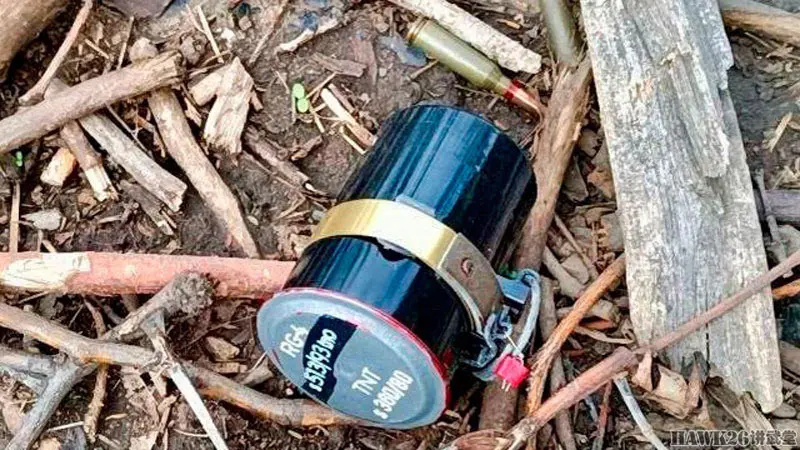

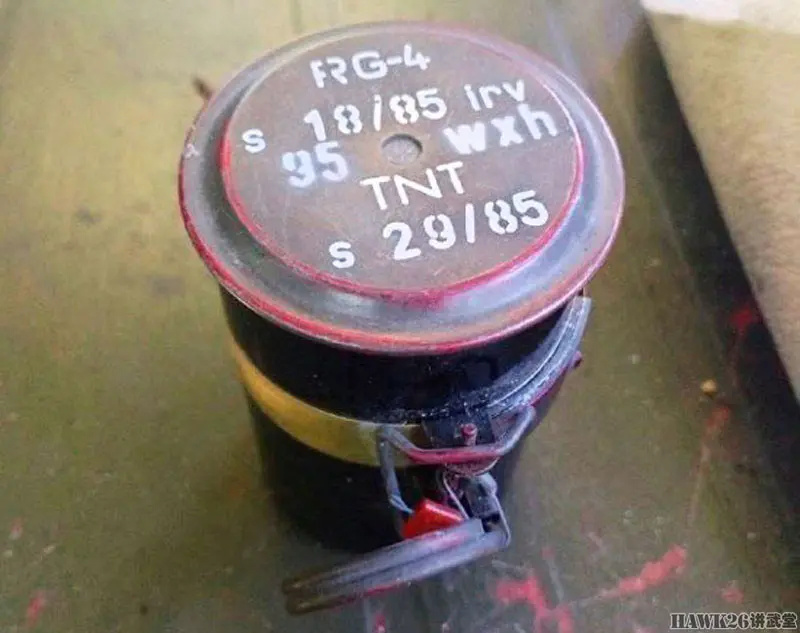

在战场上发现的RG-4手榴弹。

俄罗斯士兵在前线发现了一款不同寻常的手榴弹，它是捷克斯洛伐克研制的RG-4手榴弹。这款手榴弹不仅外形独特，而且内部结构和工作原理也独树一帜。RG-4没有采用大多数现代手榴弹常见的带保险握把的延时引信，而是通过撞击方式引爆的，换句话说，这是一款碰炸手榴弹。

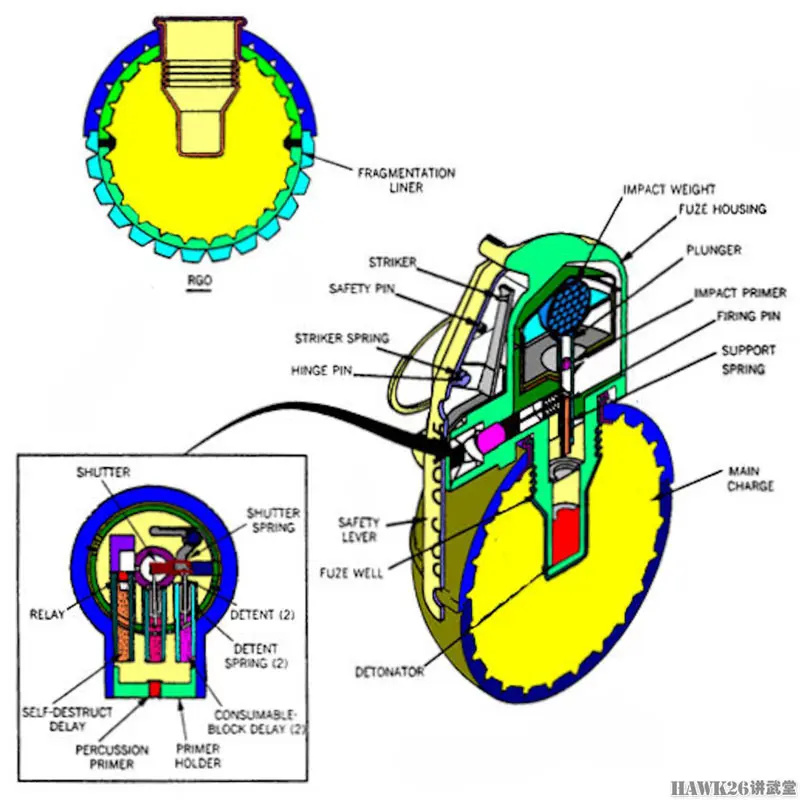

苏联RGN/RGO手榴弹剖面图，配备结构复杂的UDZ碰炸引信。

同样是碰炸手榴弹，这款捷克斯洛伐克RG-4手榴弹与苏联RGN/RGO手榴弹相比，设计要古老得多，但可靠性更高。苏联为了研制碰炸手榴弹，在引信上绞尽脑汁，然而最终实现的效果并不理想。本文将介绍RG-4手榴弹的结构和操作方法，以及实现碰炸效果的方式。

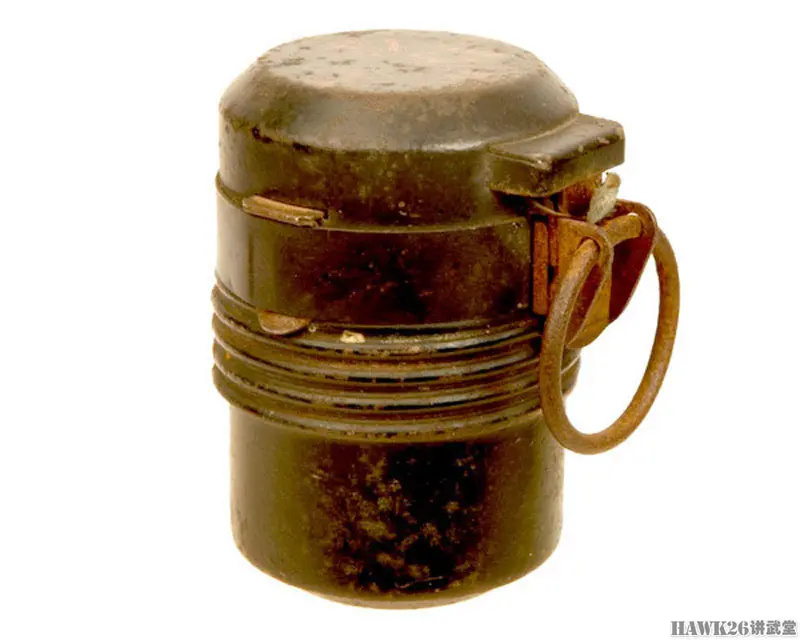

RG-34手榴弹。

20世纪50年代，捷克斯洛伐克开始研制一款碰炸手榴弹，其原型就是1934年开始装备的RG-34手榴弹。RG-34的设计源于对第一次世界大战期间手榴弹使用的实战经验分析。第一次世界大战期间，许多手榴弹都使用了碰炸式引信。然而，这类碰炸手榴弹的爆炸可靠性和操作安全性都存在问题。战场记录显示，曾发生多次爆炸事故，原因主要包括：手榴弹脱手，并落到投掷者的脚下；准备投掷时，手臂向后摆动碰到战壕后墙；投掷时没有及时出手，导致碰到战壕前墙。

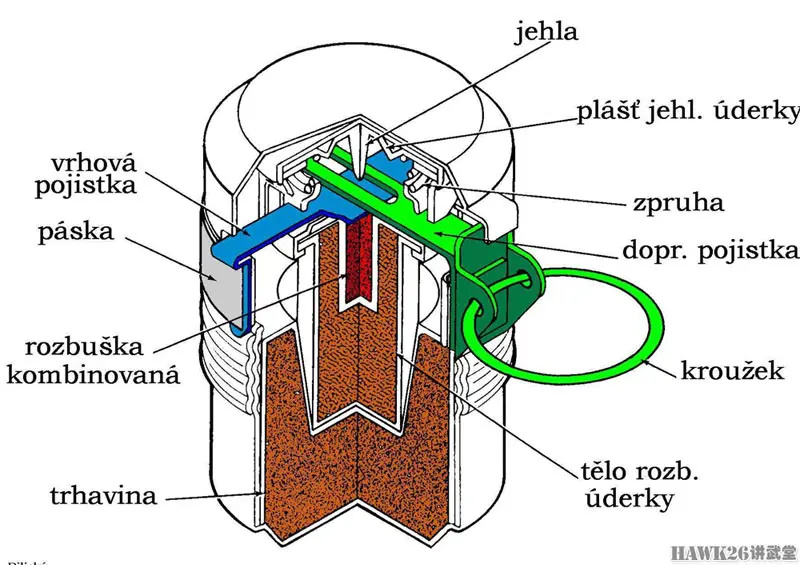

RG-34手榴弹剖面图。

捷克斯洛伐克工程师受命研制一款能够解决这些问题的碰炸手榴弹，RG-34就这样应运而生。纳粹德国吞并捷克斯洛伐克之后，接收了大部分RG-34手榴弹。随着纳粹德军的大肆侵略，RG-34手榴弹在第二次世界大战期间被广泛使用。

1985年制造的RG-4手榴弹。

二战后，捷克斯洛伐克加入社会主义阵营，与西方国家关系日益紧张，亟需增强自身军事实力。于是，一种以RG-34手榴弹为基础研制的新型手榴弹研制成功，这就是RG-4。现在，捷克作为北约成员国，正在向乌克兰提供这种手榴弹。这就是俄罗斯士兵在乌克兰前线发现这种手榴弹的原因。

RG-4结构特点

RG-4手榴弹就像一个小罐头。

RG-4手榴弹外观相当简单，整体呈高圆柱状，上部有突出的辊压顶盖。弹体中间缠绕着几圈薄黄铜带，并使用销钉和拉环固定。此外还有一个密封筒作为附加安全装置。

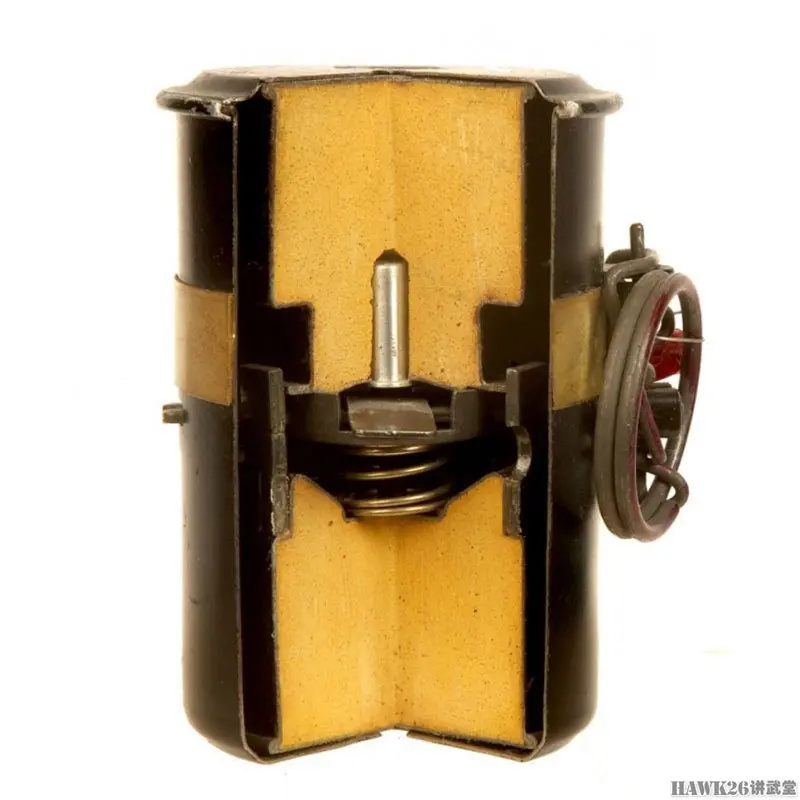

RG-4手榴弹解剖模型。

弹体内部装有两个薄壁战斗部，内部装填TNT炸药。上方战斗部还装有火帽和雷管，下方战斗部装有弹簧和击针。运输时，两个战斗部相对放置，击针在弹簧的作用下顶在火帽上，弹簧的另一端是一个可扭转的支撑架。保险状态下，击针与火帽之间的支撑架同时被两个保险销固定：一个呈叉状，防止其发生偏转，另一个则是一块连接黄铜保险带的金属板。这两个保险板分别连接拉环和黄铜保险带。

RG-4手榴弹结构图。

与结构图对应的编号为：

1. 手榴弹弹体

2. 手榴弹顶盖

3. 上战斗部，装有一半装药和火帽、雷管、扩爆药

4. 战斗部内的TNT炸药

5. 扩爆药（特屈儿）

6. 雷管

7. 下战斗部，装有另一半装药和击针、弹簧

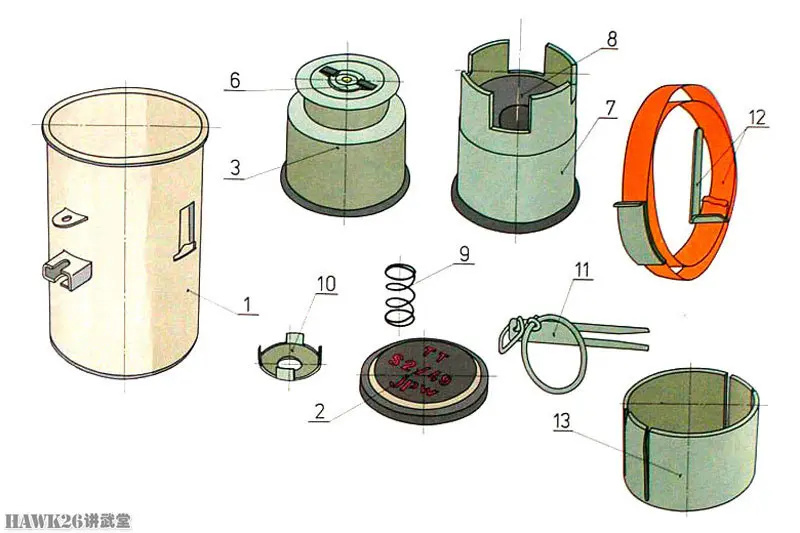

RG-4手榴弹部件图。

8. 击针

9. 弹簧

10. 支撑架

11. 连接拉环的叉形保险销

12. 连接板状保险销和扣环的黄铜保险带

13. 破片套（安装后，增强RG-4手榴弹的杀伤威力，使其从进攻手榴弹变成防御手榴弹）

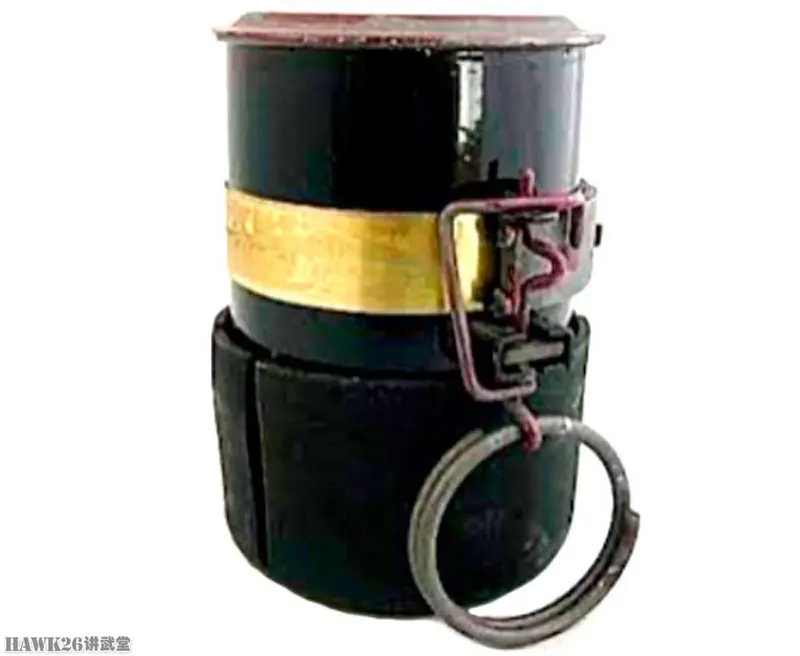

安装破片套的RG-4手榴弹。

尽管俄罗斯士兵在前线缴获了一定数量的RG-4手榴弹，却没有发现安装破片套的RG-4。推测捷克并没有提供这种破片套，或者认为这种破片套的使用效果不佳，自身装备数量较少。

RG-4性能参数

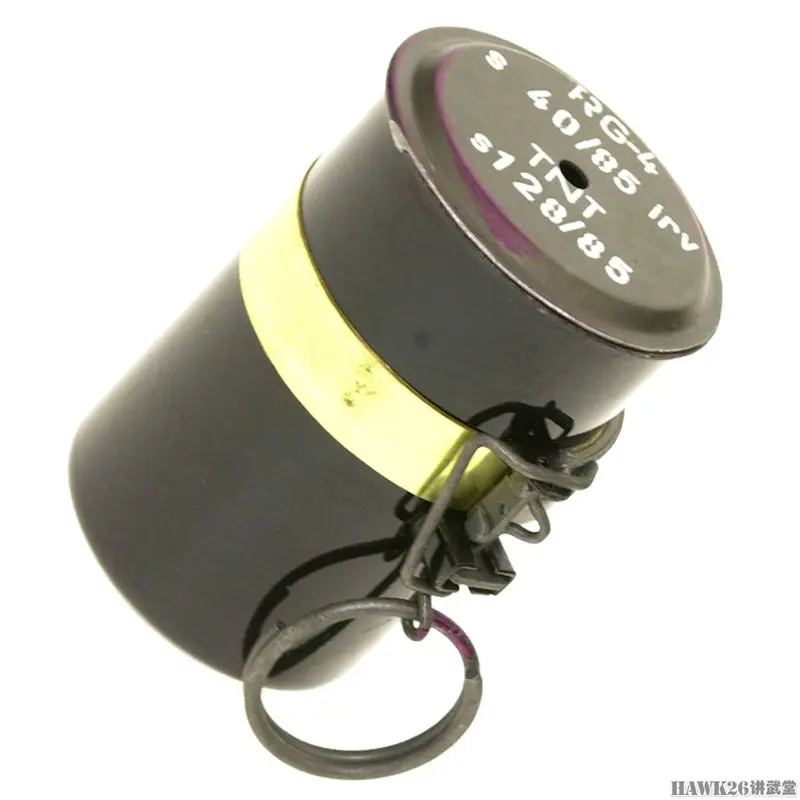

RG-4手榴弹。

弹体高：84mm

外径：53mm

重量：320克

装药重：105克

装药类型：TNT

投掷距离：30～35米

标称杀伤半径：5～10米

有效杀伤半径：4～5米

加装破片套后，有效杀伤半径：20～25米

需要说明的是，最大杀伤半径是指某一个破片可能会造成伤害的距离。这种破片通常都是引信的金属碎块，因为重量较大，所以飞行的距离会非常远。尽管距离很远，但由于方向并不固定，所以并不能造成预想中的杀伤效果。可以说，这200米的最大杀伤半径都是出于绝对安全角度上给出的参数。对于进攻手榴弹而言，破片实际上只能保证击中半径5米以内的敌人，而对于防御手榴弹而言，有效杀伤半径通常为20～25米。

操作方式和工作原理

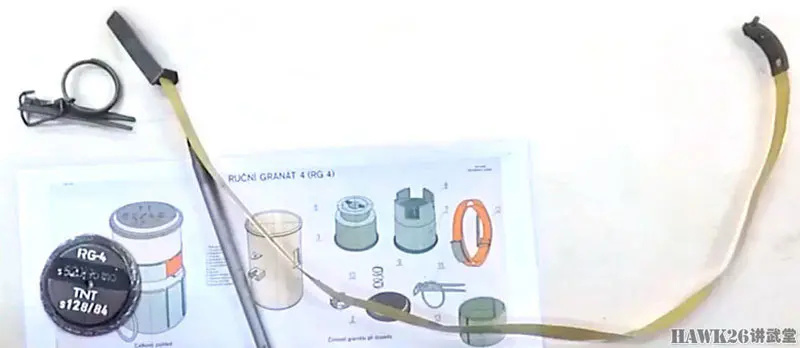

左上：连接拉环的叉形保险销。左下：手榴弹外壳。一条薄而有弹性的黄铜带，一端带有板状保险销，另一端为扣环。

打开运输密封筒，将手榴弹握在手中，用手指按住黄铜保险带，另一只手抓住保险销拉环。扭转手榴弹，取出拉环并拔出叉形保险销。投掷后，保险带会自动松开。

保险带由薄黄铜片制成，具有弹性。手榴弹出手后，保险带就会从弹体上松开，并在约5～15米的距离上拉出另一个保险销。现在，只有一个非常柔软的弹簧将带有击针的下战斗部和带有火帽的上战斗部隔开。

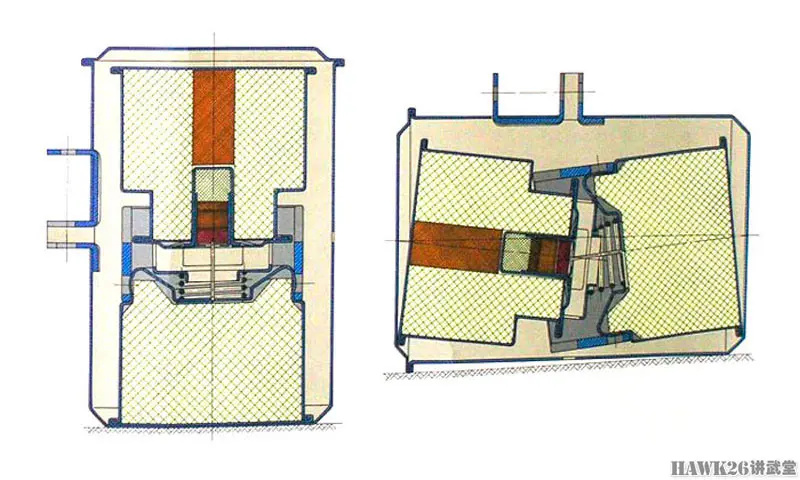

左：纵向撞击，右：侧向撞击。

当手榴弹任何部位接触到障碍物时，带有火帽和雷管的上战斗部都会因为惯性发生位移，克服弹簧的压力接触到击针。火帽产生的火花会引爆雷管，雷管进而点燃扩爆药，从而引起上战斗部装填的TNT装药。由于殉爆特性，上战斗部的爆炸也会引爆下战斗部内的炸药。因此，RG-4手榴弹在撞击任何物体之后，都能可靠爆炸。只有储存不当导致火帽和雷管失效，才会导致哑弹。

装有UDZ碰炸引信的RGN进攻手榴弹哑弹。工兵将其收集起来，使用炸药进行销毁处理。

与之相比，苏联RGN进攻手榴弹和RGO防御手榴弹使用的UDZ碰炸引信可靠性更差。这种引信会因为储存条件不佳而老化，在撞击目标时无法有效打击火帽，从而造成哑弹。从这个方面来说，老式的捷克斯洛伐克手榴弹似乎更胜一筹。

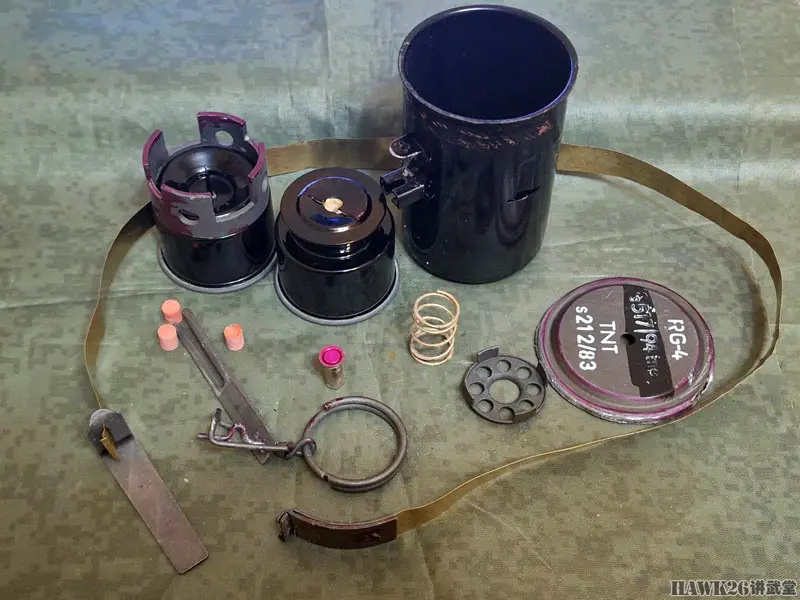

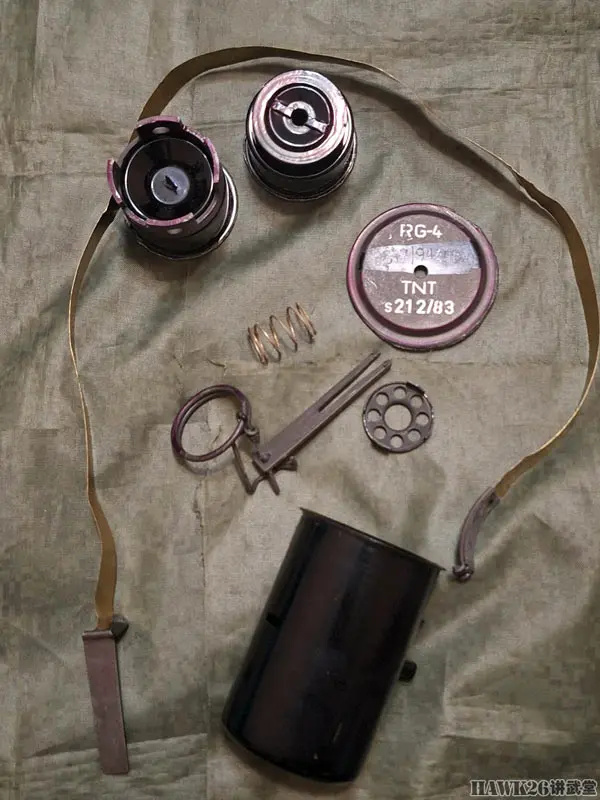

拆解后的RG-4手榴弹。

然而，RG-4手榴弹也存在明显缺点。首先，它的破片杀伤效果非常差。弹体由非常薄的金属制造，只有带击针的下战斗部外壳的金属材料较厚，并且可以产生相当多的有效破片。上战斗部和外壳都是薄金属板制造，爆炸时会碎成极小的破片，这样的破片甚至在5米之外都无法穿透厚衣服。

加装破片套之后，确实可以让RG4变成一种威力更强大的防御手榴弹。然而，破片散布情况并不理想（从其安装方式就可以看出）。不过，破片效果到底如何无从知晓，毕竟俄罗斯士兵还没有在前线发现配备了破片套的RG-4手榴弹。

拆解后的RG-4手榴弹。

其次，RG-4手榴弹近距离很难使用，特别是突击行动中，在战壕内作战或将其投入建筑物的窗户时。这种缺陷是由于手榴弹自身设计决定的，为了解锁第二个保险销，手榴弹必须飞行5～15米，以便黄铜保险带松开并将板状保险销拉出。在近距离使用时，飞行距离可能不够，手榴弹落地时会压住保险带，导致板状保险销仍处于弹体内部，从而阻止手榴弹爆炸。如果您想使用缴获的RG-4手榴弹，就必须注意这个问题（To：指挥官）。

有人表示可以拉出保险销，然后握住第二个保险销，用可控方式解开黄铜保险带，将其卷成一团，并与手榴弹主体一起投出。但是，这样的方式极其危险，毕竟第二个保险销脱离弹体之后，碰撞任何物体都会爆炸。如果在狭窄空间内使用，如此投出的手榴弹很容易就在一两米之外碰到障碍物，导致投掷者受伤。尽管有人介绍过使用RG-4手榴弹的所谓技巧，但不建议尝试。RG-4手榴弹应该在距离足够远，可以保证手榴弹自由飞行的地方使用。

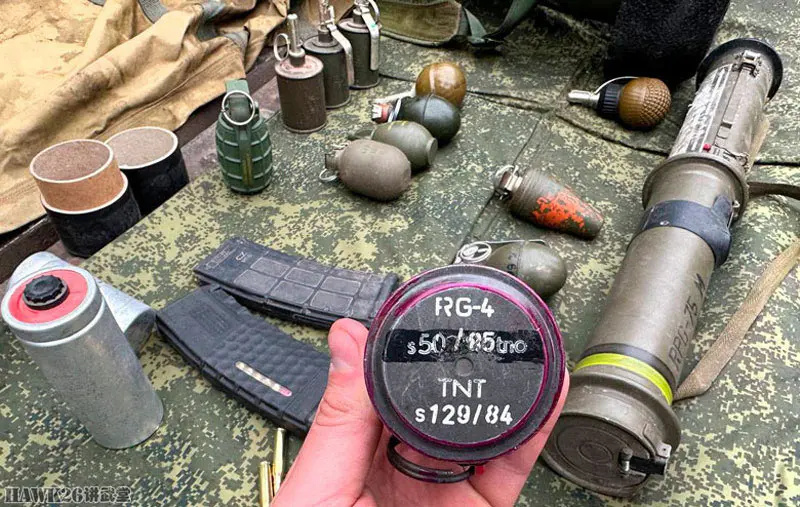

俄罗斯士兵正在展示战利品，他手中的就是RG-4手榴弹。还可以看到许多型号的手榴弹：德国DM51A2，苏联RG-42及其仿制品（罗马尼亚、保加利亚）、保加利亚GHO-1、罗马尼亚GMO-1、法国LU 216（GR MA OF F1A）、芬兰m/50。照片中的RGN和RGO手榴弹都是捷克制造的，通过适配器安装UZRGM引信。右侧是捷克RPG-75M火箭筒，左侧是几枚烟雾弹，还有几个5.56×45mm口径聚合物弹匣。

在战场上，偶尔会发现RG-4被当作绊发雷使用。但是，由于设置绊发雷时，没有保险装置，这样的使用方式非常危险。既然有更安全的延时手榴弹可以使用，完全不必冒险。

结语

活跃在战场上的武装突击车。

需要说明的是，碰炸手榴弹有其独特的使用场景。例如，可以有效打击战场上随处可见的轻型车辆，尽管这类车辆没有装甲，但行驶速度快，很难有效对其造成有效打击。士兵向其投掷手榴弹，如果是延时手榴弹，几乎无法造成任何威胁。如果是碰炸手榴弹，可以确保击中时就爆炸，从而导致直接破坏。

通过RG-4手榴弹可以知道，这种碰炸手榴弹结构都很复杂，而且造价偏高。如果使用电子引信，可能会比这样的纯机械结构实现碰炸效果可靠性更高，同时保证安全性。
