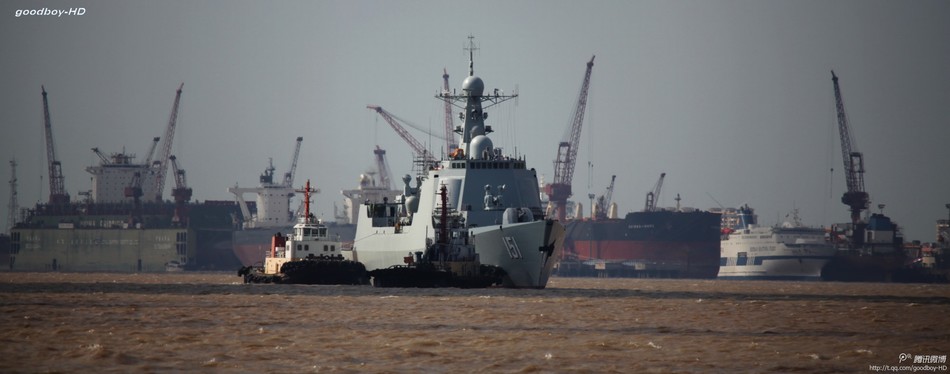

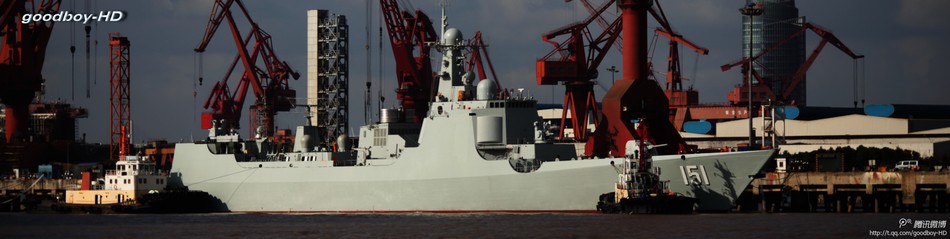

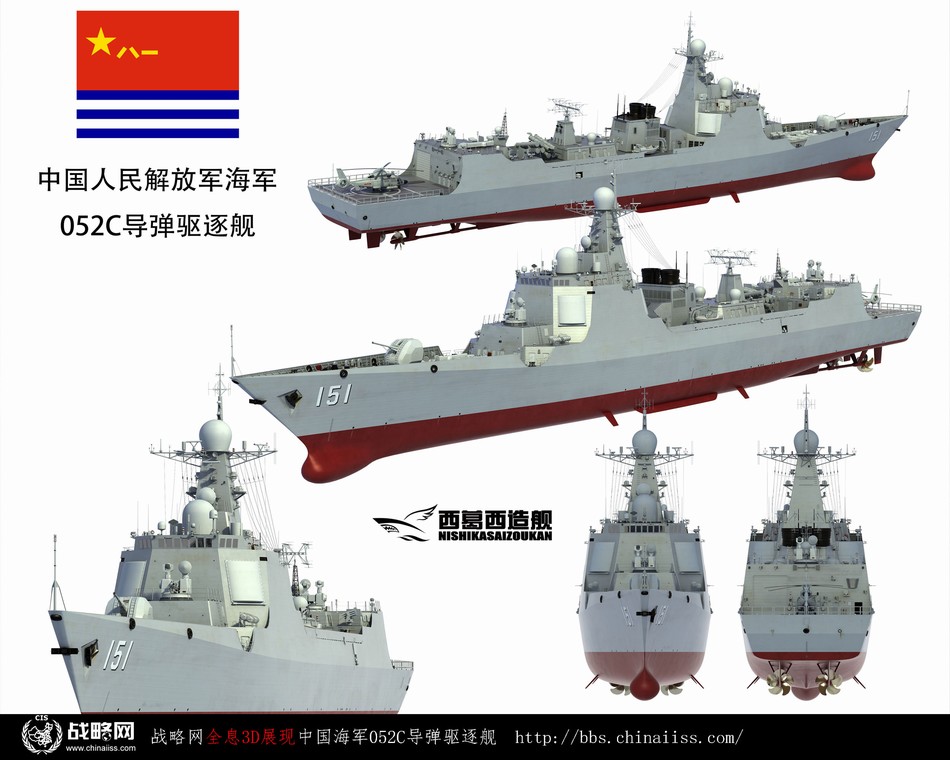

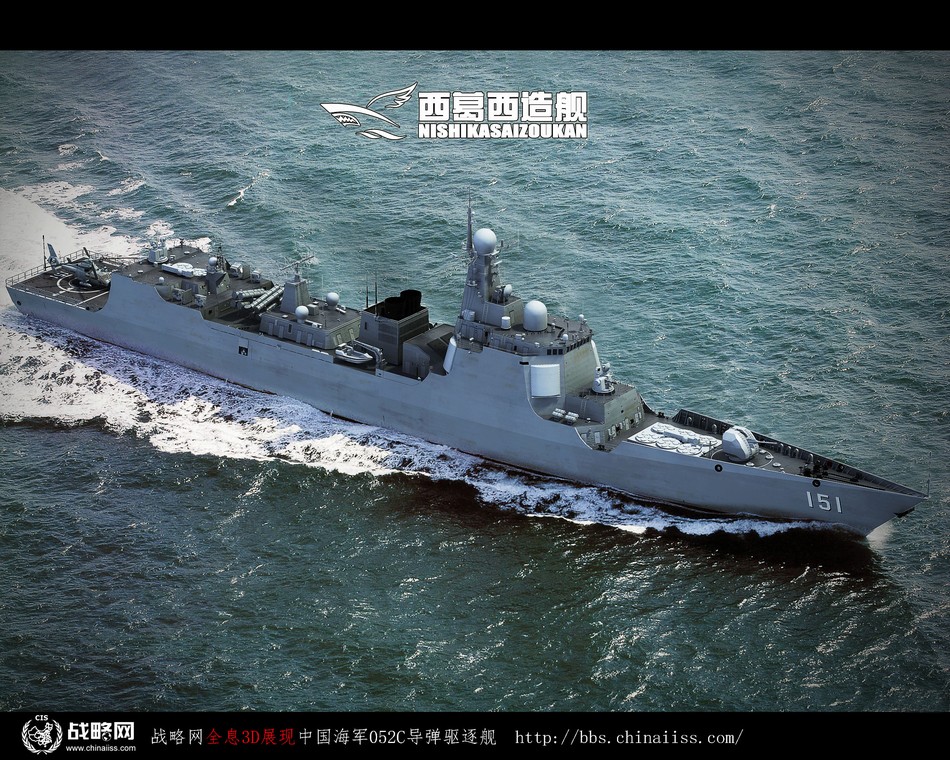

 052C型区域防空导弹驱逐舰（北约代号旅洋II级，英文：Luyang II），是中国人民解放军海军的新一代防空驱逐舰。由上海江南造船厂制造。是中国海军第一艘安装四面“海之星”有源相控阵雷达以及采用防空导弹舰载垂直发射系统的战舰，被誉为“中华神盾”。 　近日，有网友运用电脑制图技术绘制了精美逼真的052C导弹驱逐舰电脑模型，3D展现052C导弹驱逐舰的风采。该舰编号151，名为郑州舰，是最新一艘服役的052C驱逐舰。
◢ 2 ◣

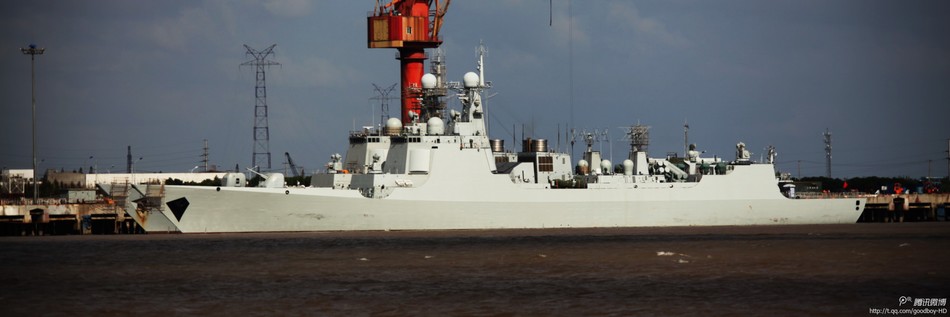

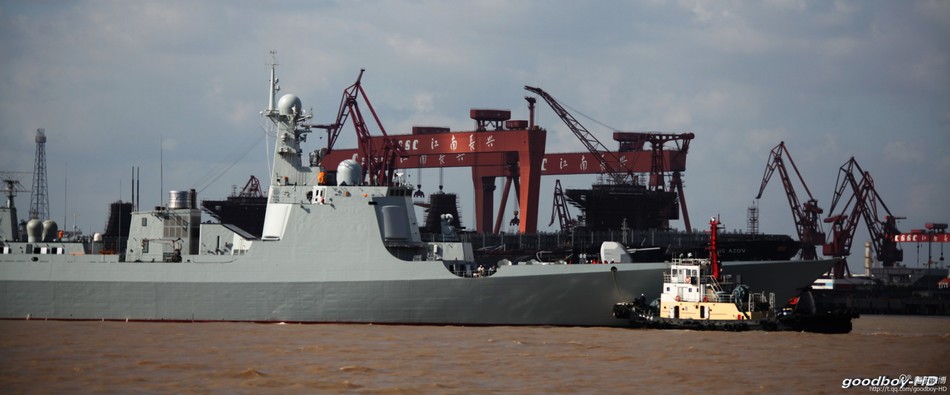

 首先推定下052C的排水量及总体尺寸：正常排水量5800吨、满载排水量在6150吨左右，两柱长154米、型宽16.5米、型深6.1米，长宽比小于9。线形修长而优美，横向剖面为深V型，舰首前倾，干舷较高且明显呈外飘之态，较之以往中国海军驱逐舰，体现出较好的适航性和耐波性。其次是采用了当今流行的隐身设计，上层建筑采用了倾斜面设计且使用了雷达吸波涂料，各面转角处采用了圆弧过渡，舰首的防浪板和上层建筑中部设置的隐身挡板遮蔽了位于前甲板和上层建筑上的外露设备，在红外隐身和声隐身上，052C型采用了一降低红外特征和辐射噪声的措施。

◢ 3 ◣ 　
舰炮

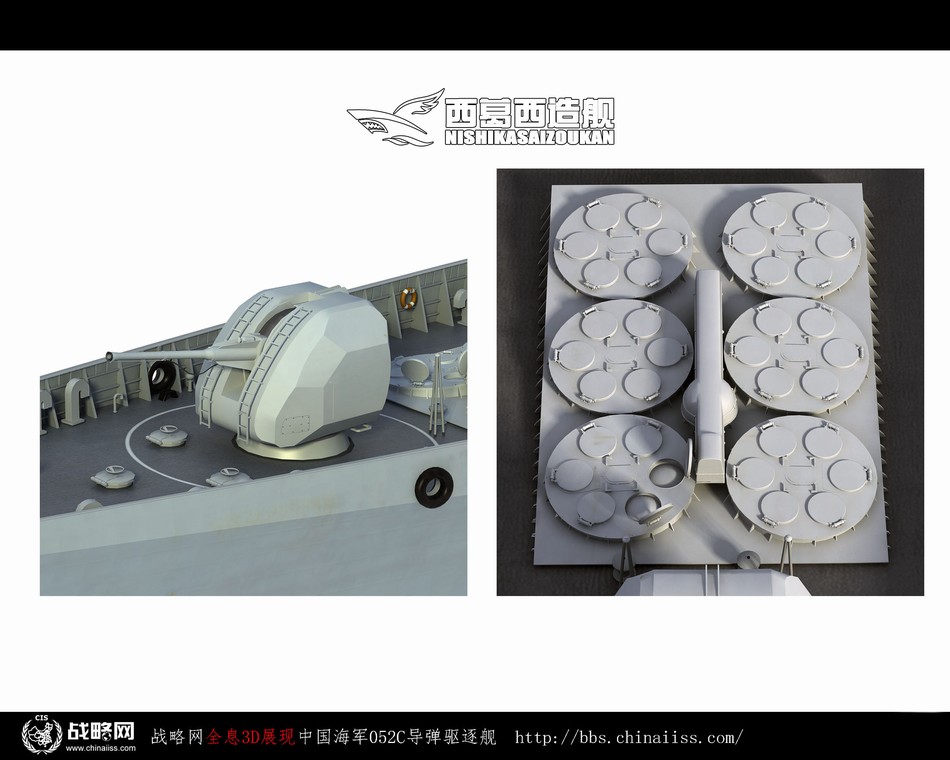

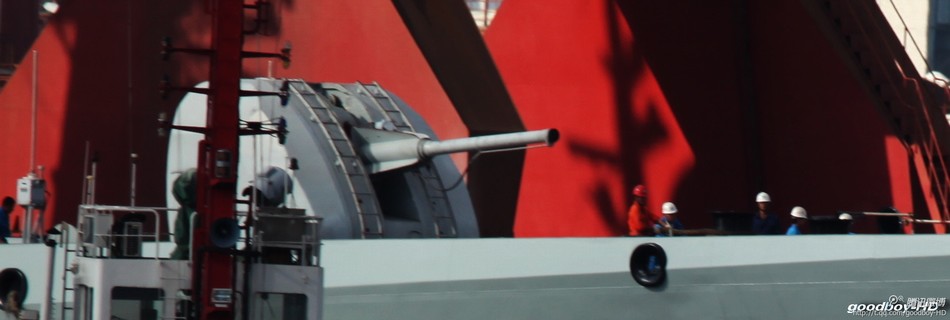

　　安装有一门单管100 毫米紧凑型舰炮，主要用于攻击海上目标以及防空，也可反导弹和执行对岸轰击任务。炮壳采用了隐身设计，初速870米/秒，身管长5500毫米，射速10~90发/分，对海上目标，最大射程17500 米，有效射程12000米；对空目标的最大射程为8000米，有效射程6000米；炮重17000千克，具有结构紧凑、重量轻、射速高、反应时间短等优点。在20000米距离上对目标的单发命中概率可达0.7～0.8。

◢ 4 ◣
 　防空导弹
　　作为一级以防空为主的驱逐舰，052C上装备了中国第一种舰载远程防空导弹，型号'海红旗-9”，由陆基HQ-9A发展而来。导弹为无翼式，最小作战高度0.5公里（推测），最大作战高度30公里（推测），最小作战距离6公里（推测），最大作战距离120公里（推测），最大飞行速度大于4.2马赫。导弹全长6.8米，弹径0.47米，弹重1300公斤，弹头重量超过180公斤。导弹的发射方式为垂直冷发射，6联装，共有48枚HHQ-9A导弹。发射筒类似于俄罗斯海军使用的左轮式，但SA-N-6的发射系统8枚导弹共用一个发射口，而中国的海红-9则是每个导弹单独使用一个发射口。相比较，海红-9的发射方式更为可靠，且发射速度更快，安全率也高。但由于该导弹的最低射高只有500米，显然无法满足舰队防空的要求，故在执行编队防空时还需要其它舰艇的密切配合才行。

◢ 5 ◣
近程防御系统

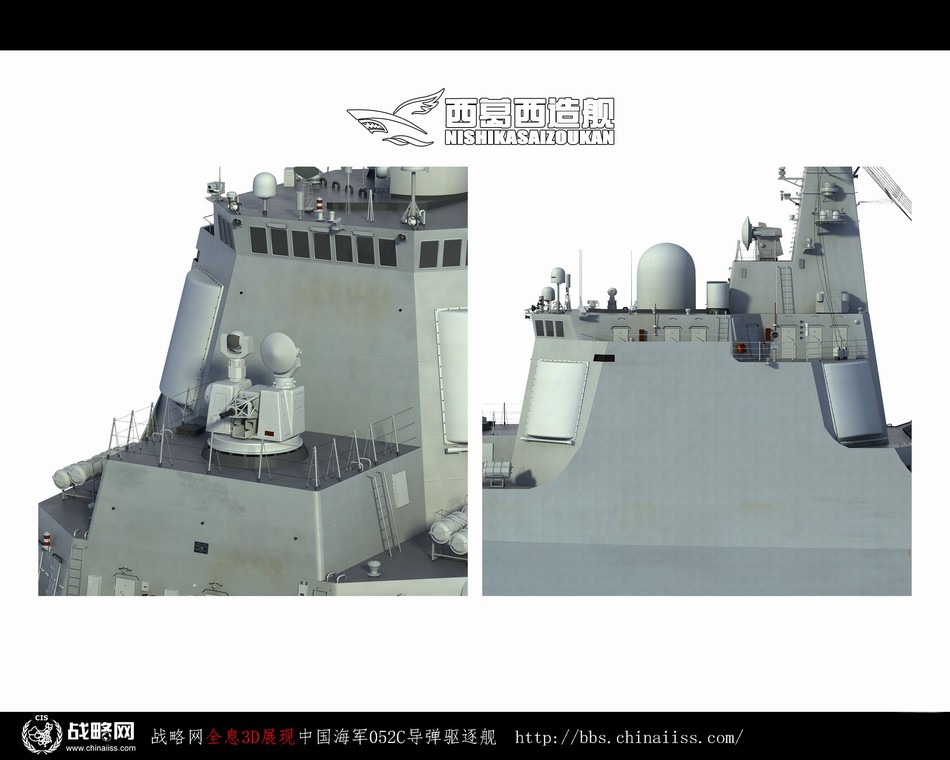

　　052C上的近程防御系统为中国最新研制的7管30毫米“火神”速射炮，在舰桥下方以及机库偏右上各设一座。从外形上来看，该炮的设计在一定程度上借鉴了荷兰的“守门员”防御系统。该系统于上世纪90年代初开始研制，为降低成本、简化后勤，和双37系统一样，采用了俄罗斯AK-630上的现成炮管，但数量有所增加，为7管，速度达到了5800发/分，其反应速度快、可靠性好、命中精度高、威力大，整体性能超过了目前各国海军普遍使用的“密集阵”、“守门员”等近程防御系统，具有很强的反导能力。伺服系统采用运算放大器，功率放大采用数字脉宽调制系统，并首次应用闭回电路的射控技术，可修正弹着偏差，推动系统为交流电式。与“守门员”不同的是，该炮没有搜索雷达，缺乏跟踪扫描多目标追踪能力，其1/K波段多普勒追踪雷达可以自动切换来消除镜象反应，而ODF-730光电追踪仪反时间应低于3秒，测量精度0.3米位。而采用一前一后布置的方式也使得两炮能在危急时刻进行协同作战，以提高毁伤概率。

◢ 6 ◣
　相控阵雷达
　　052C最引人注目之处，就是艏部四周加装了四面大型的固定式相控阵雷达天线，常有网友称之为“板砖”，安装方式与伯克级类似。052C的上层建筑呈八面体，往上朝内倾斜15度，而与中心轴线呈45度夹角的四个倾斜面各安装一面阵列天线，这种配置与美国伯克级导弹驱逐舰类似。170舰下水之际，四个“板砖”的位置都以圆弧形的钢板遮住，最初还有人以为这就是天线表面，不过很明显地，精密脆弱的相控阵雷达不会在下水前就装上，所以这些弧形钢板应该是单纯地用来遮蔽“板砖”基座并吸收下水时的冲击力道，避免基座变形受损。170舰完工后的照片显示，“板砖”的天线外罩为弧形且明显向外突出，此乃气冷系统的静压箱（以下将详述），而天线本身是平的。 　　这四面“板砖”的面积比美国AN/SPY-1还大（4.5×4.2m），采用波长较长的S波段操作，拥有较佳的远距搜索能力，实际搜索距离则不明。由于“板砖”面积不小，而舰上的海红9远程防空导弹仿制于俄制SA-N-6舰载防空导弹（S300防空导弹的舰载版)，不禁令人联想此雷达是否与俄罗斯“库兹涅索夫海军上将”号航空母舰的“Sky Watch”相控阵雷达（天线面积也很大，也是方形）或者SA-10的30N6E相控阵雷达有所联系。据说中国曾在1995年输入了30N6E雷达，而中国陆军的防空导弹部队也已部署S300MPU，因此中国很可能取得了相关技术进行舰载相阵雷达的研究。

◢ 7 ◣
　船动力系统介绍 　052C型采用了柴燃交替式动力装置（CODOG），由二台最大功率25000KW的DA80燃气轮机与二台MTU20V956TB92柴油机（功率4900KW），双轴双桨推进。高速航行时使用2台燃气轮机，巡航时则使用2台柴油机。其特点是经济可靠、加速性好、启动快等优点，最大航速29节，续航力4500～5500海里/18节。与采用4台LM2500型燃气轮机所构成的全燃联合动力装置（COGAG）的“爱宕”级比，最大航速略低但续航力则持平甚至超出。“爱宕”级采用的4台LM2500型燃气轮机油耗较高，但其加速性好、可靠性高、协调性较柴燃交替式强；这对战斗舰只有至关重要的影响。综上所述，052C由于在燃气轮机方面的不足，直接影响其排水量、航速、机动性、适航性等方面。

◢ 8 ◣ 反舰导弹

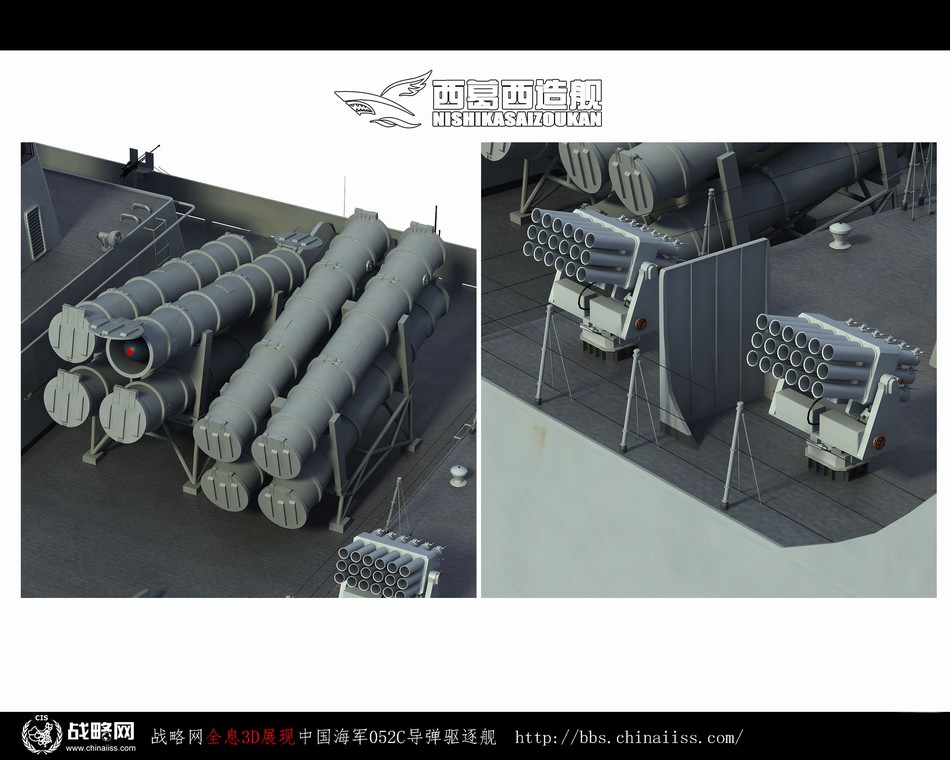

　由于052C的设计思想是以防空为主，故该舰的反舰作战能力不如近年来中国海军新服役、改进的驱逐舰(通常搭配16枚反舰导弹），但也安装有2座四联装鹰击-62 反舰导弹发射装置。鹰击-62反舰导弹为一型全新设计的亚音速反舰导弹，射程约为350公里，弹头重达300公斤（单发即可使大中型战舰丧失作战能力），采用小型涡喷发动机作为动力，以低空掠海飞行方式进行突防，制导方式可能采用了“中段惯性制导+全球定位系统制导，末端主动雷达制导”，由于在射程、弹头重量方面远胜于鹰击83，且末段制导雷达采用了抗干扰性更强的捷变技术，其作战威力较鹰击-83强得多，非常适合对大中型舰船进行打击。

◢ 9 ◣ 　反潜系统

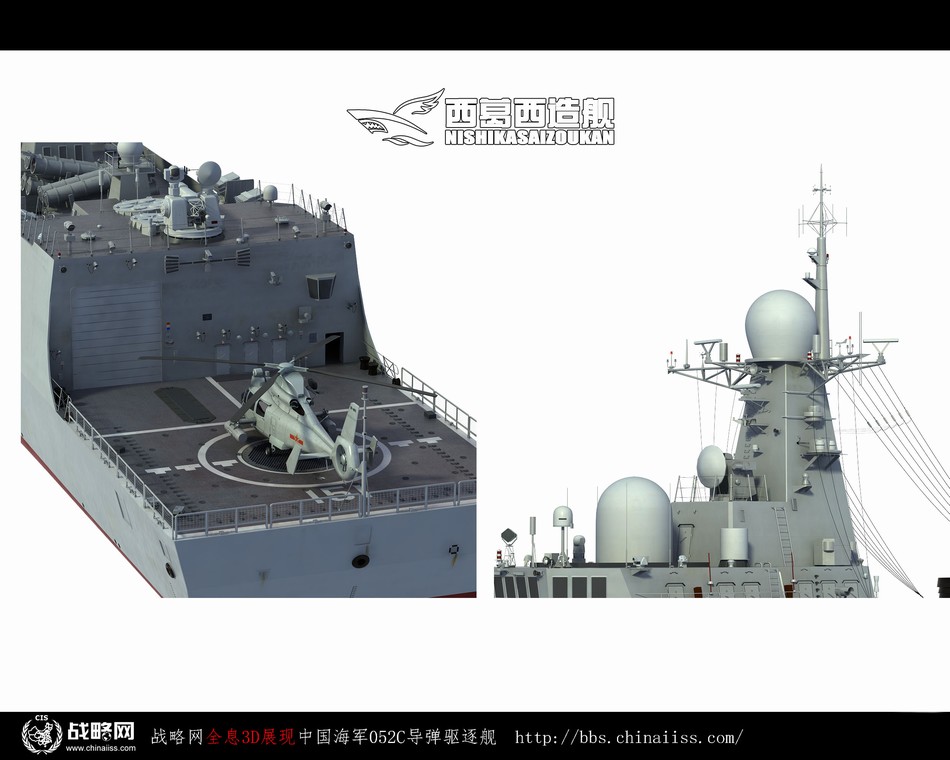

　　052C 的反潜能力十分齐全，主要装备有2座3联装改进型“白头”型反潜鱼雷系统以及1架卡-28反潜直升机。“白头”鱼雷是中国于上世纪80年代仿意大利A-244S白头鱼雷设计的一种轻型反潜鱼雷。该雷长2.75米，口径324毫米，射程15公里，航速35节、最大下潜深度500米，采用铅酸电池做动力。该鱼雷既可由水面舰艇携带，也可以由反潜直升机挂载。在反潜声纳方面，设有球鼻首声纳以及拖曳声纳。声纳的布置方式较为特别，一改以往正尾拖放的方式，转而采用侧尾布置。声纳工作时绞车从左/右侧尾升出，缺点是声纳布置/回收困难，精度较差，且工作时受海况影响较大。170号采取此种声纳的布放方式似乎有点耐人寻味。

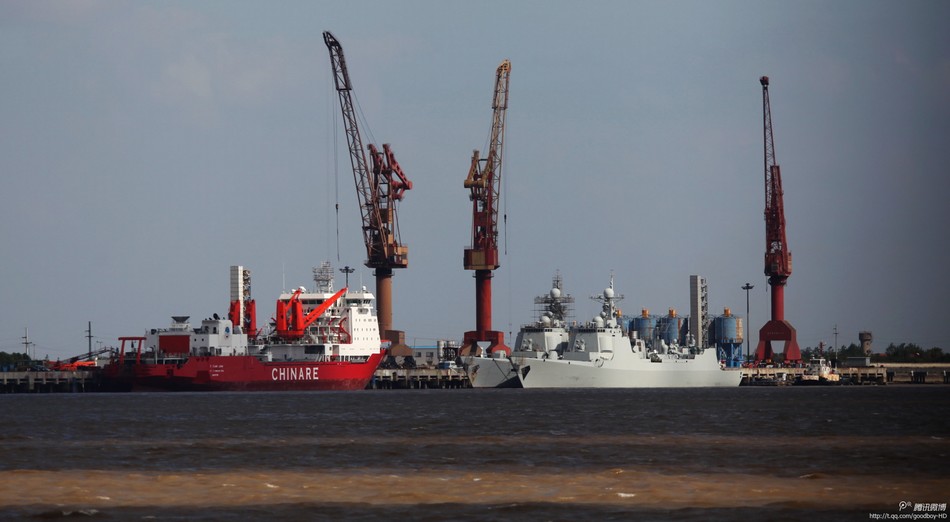

◢ 10 ◣ 准备进行海上航行测试的新建052C驱逐舰

◢ 11 ◣ 准备进行海上航行测试的新建052C驱逐舰
