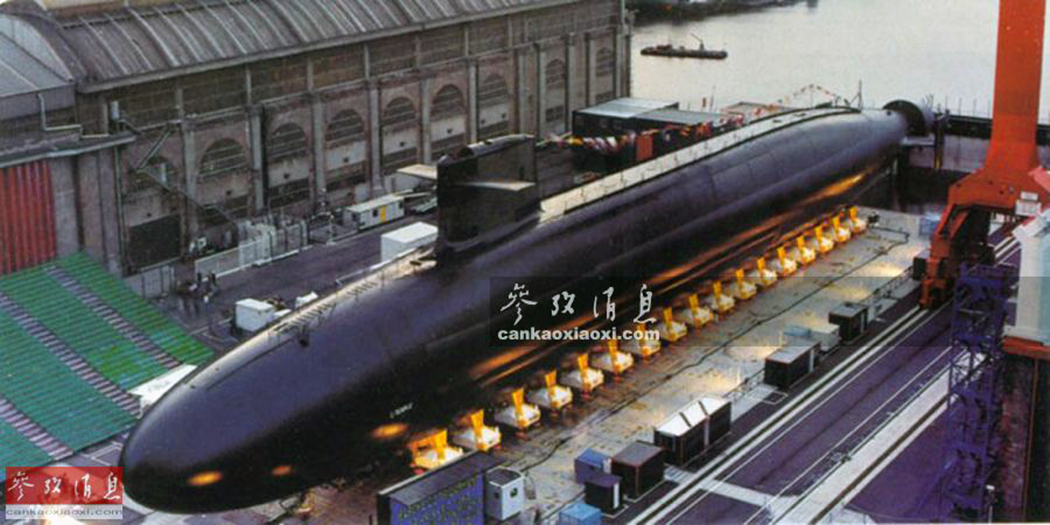

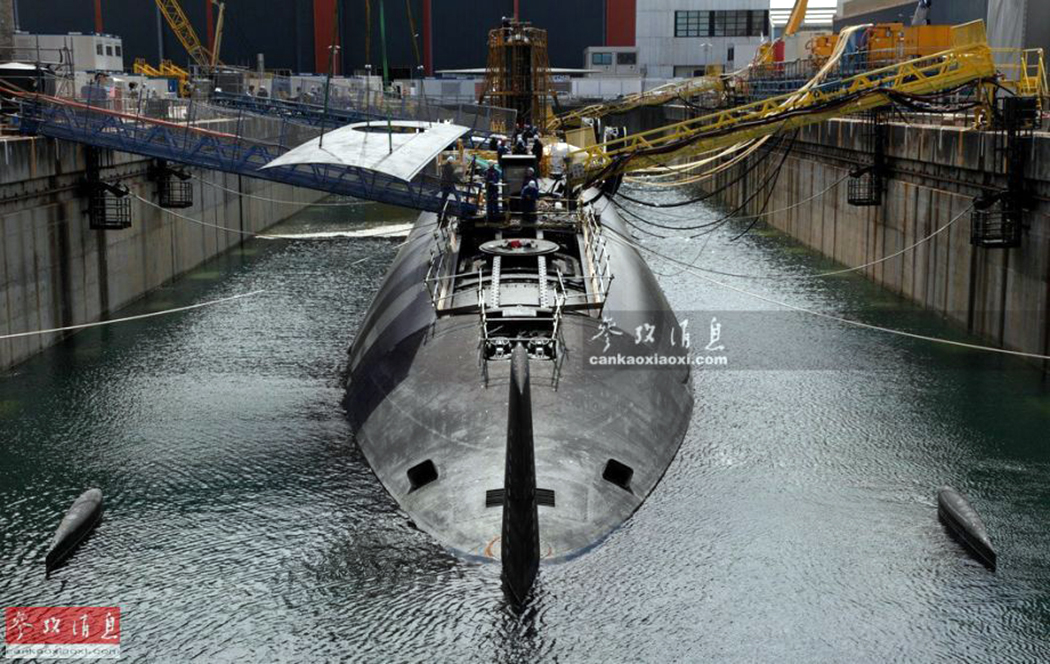

01.“凯旋”级为法国第四代弹道导弹核潜艇，共建造4艘。图为2008年，“可怖”号核潜艇下水前的资料图。 ■核心提示：近日，网上放出了一组法国“凯旋”级弹道导弹核潜艇4号艇“可怖”号（S-619）的一些内部图片，许多均为首次公开，本图集就此解读。
02.“凯旋”级战略核潜艇全长138米，全宽12.5米，吃水10.6米，水下排水量1.4万吨，动力系统采用一台K15一体化压水堆（戴高乐号核航母也采用同型系统），驱动一台泵喷式推进器（降噪性能优于传统螺旋桨），水下航速大于25节。“凯旋”级是世界上造价最为昂贵的核潜艇，一艘艇的造价高达40亿欧元（约合44.7亿美元、298亿人民币）。

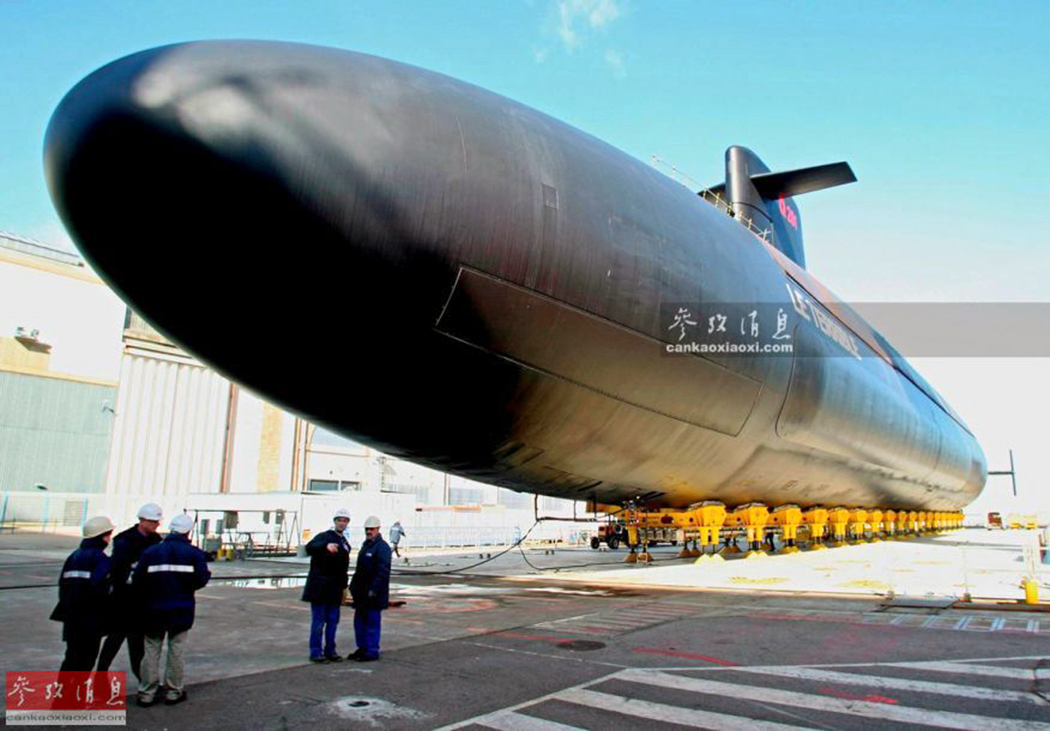

03.图为DCN船厂人员与下水前的“可怖”号核潜艇合影。 04.除4个533毫米鱼雷发射管外，“凯旋”级的主武器为16具M51潜射洲际弹道导弹发射筒。图为维护人员正在对M51导弹发射舱盖进行检修。 05.M51潜射弹道导弹由空客防务与空间公司（原EADS公司）研发，弹长13米，弹径2.35米，三级固体火箭发动机推进，最大射程1万公里，可搭载10个TN-75分导核弹头，每个当量达15万吨TNT；制导方式采用“星光+伽利略导航卫星”复合制导；分导弹头再入速度25马赫，具有较强的突防能力。大图为M51导弹陆基试射资料图，小图为导弹在地球轨道机动想象图。

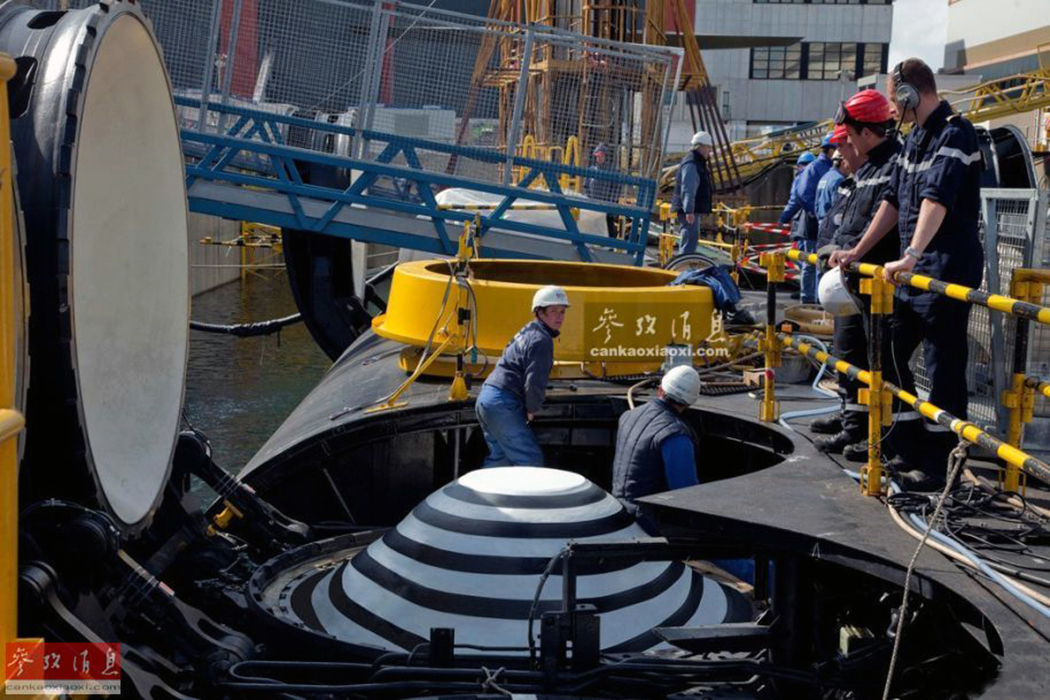

06.图为法军为凯旋级核潜艇加装M51洲际弹道导弹资料图。 07.图为正在进行维护作业的“可怖”号M51导弹发射筒，其中黑白相间的物体为M51导弹保护罩，发射时，导弹会先冲破保护罩，在压缩空气作用下冲出水面后，再启动火箭发动机升空。

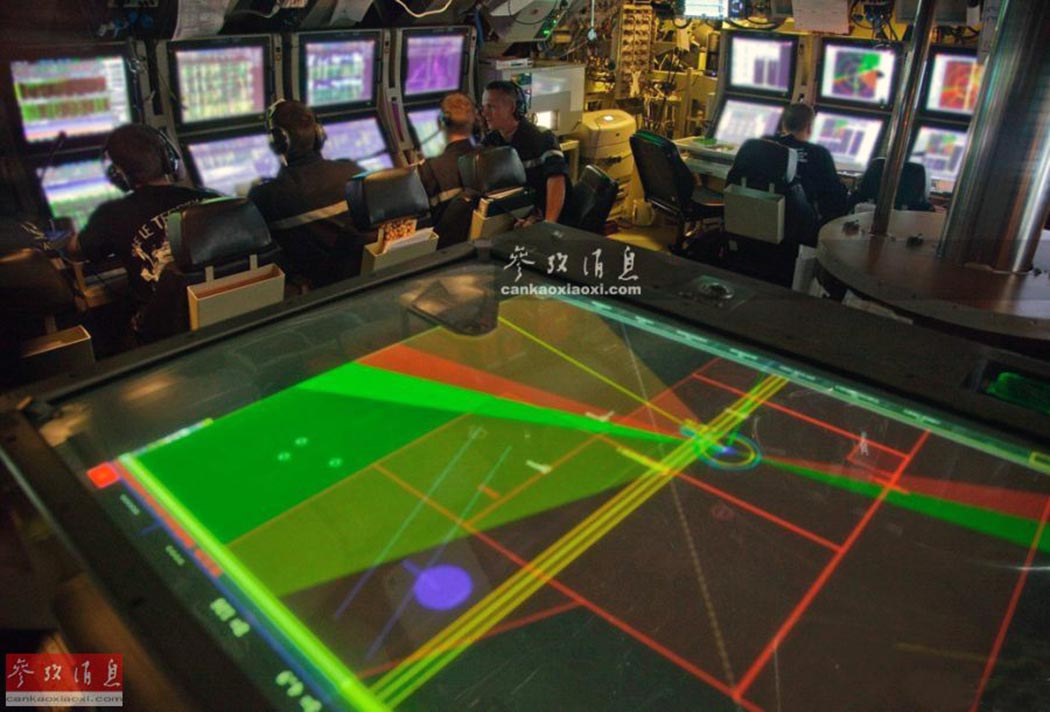

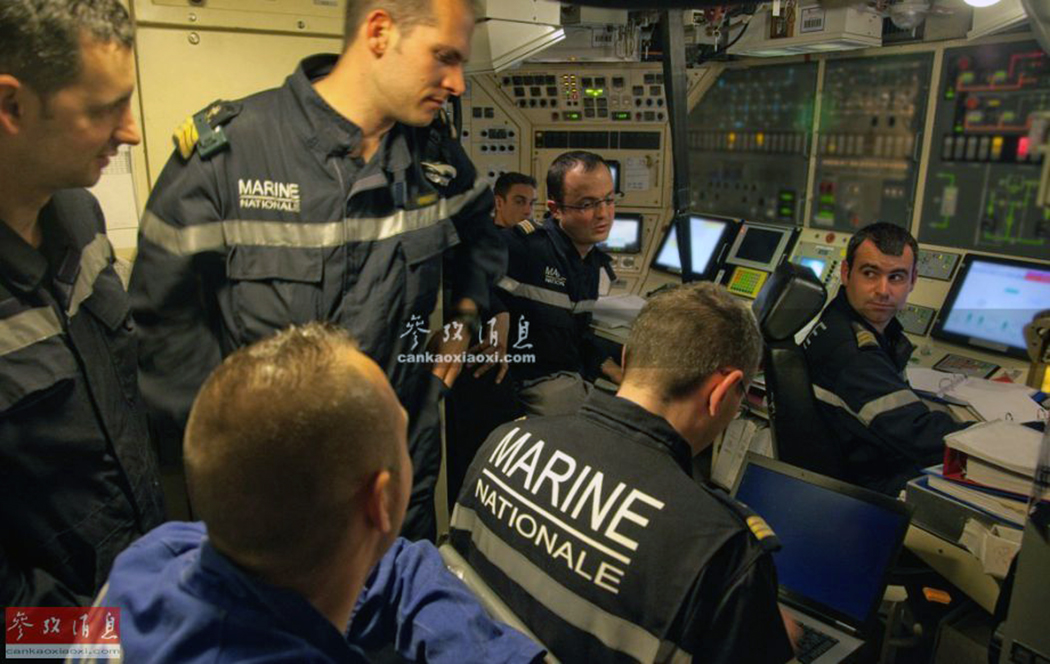

08.“可怖”号搭载了法国海军目前最先进的自动化作战指挥系统，全艇仅需96名艇员和15名军官即可操控。图为“可怖”号的作战指挥中心，可见配备了包括数字化电子海图和一体化多功能显控台等多种先进设备。
10.左图为“可怖”号一体化综合显控台近景，艇员可利用该系统处理各种来自声呐、光电桅杆等多种传感器的数据，完成探测、监视、攻击等多种操作。右图为声呐兵在监视声呐阵列传回的目标音纹。

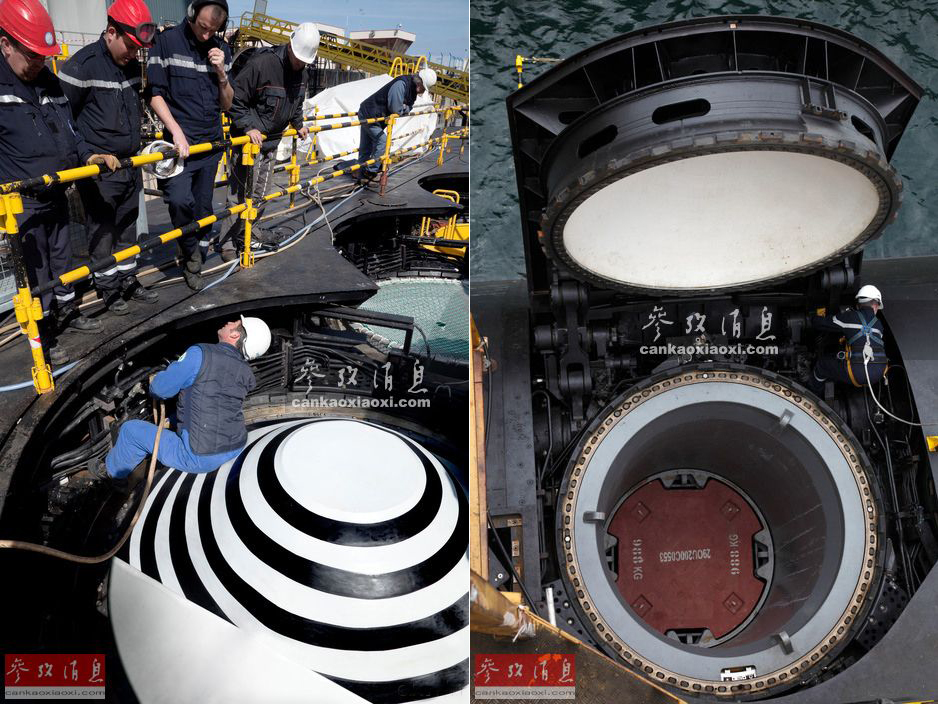

11.左图为维护人员为检查发射筒附近的管线，直接坐到了导弹防护罩上，可见人与M51导弹直径的尺寸对比。右图为M51潜射弹道导弹发射筒特写，导弹已取出，可见筒底结构。

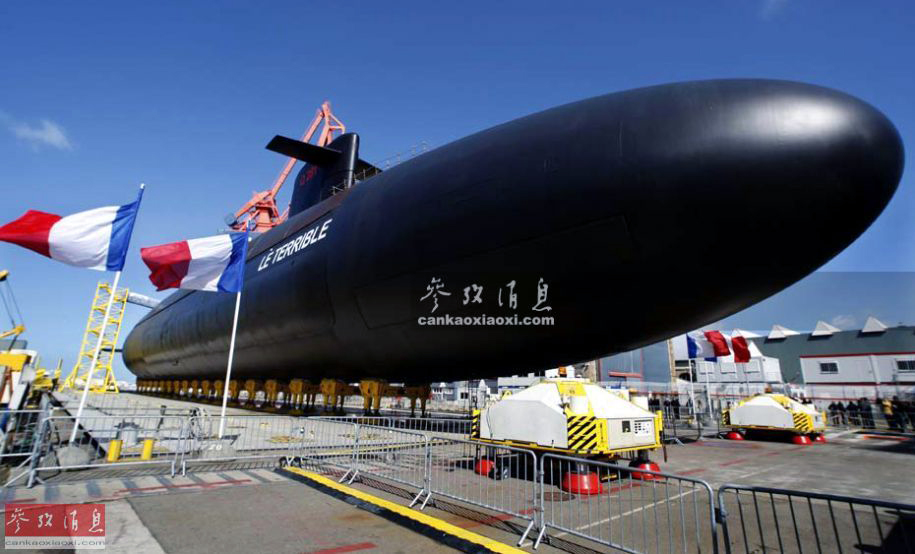

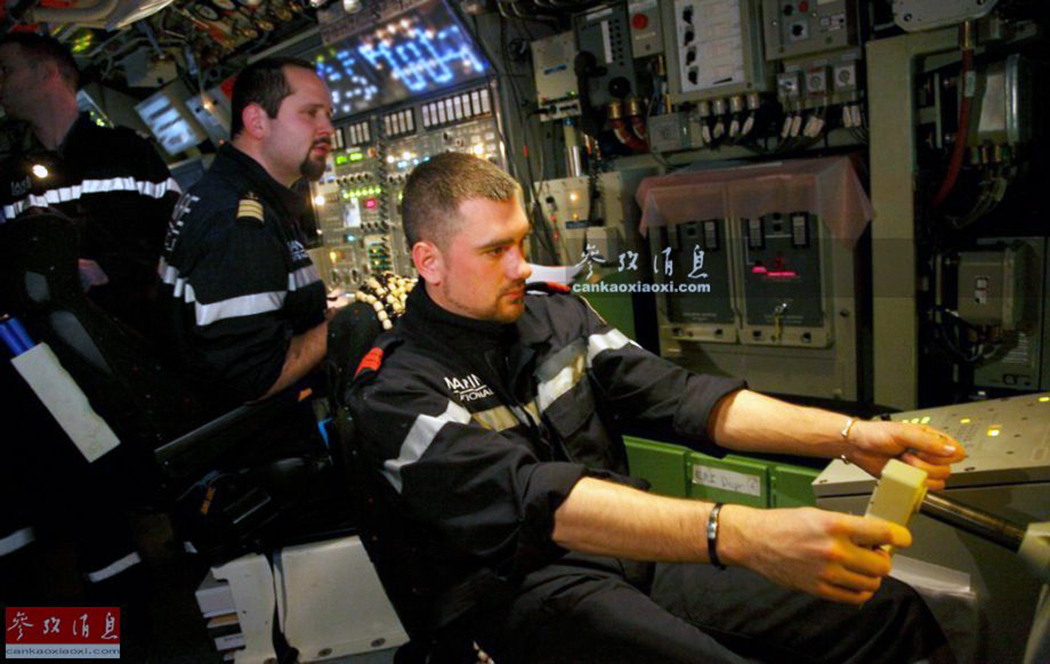

15.图为“可怖”号的操舵台，可见也采用了类似民航客机的操纵杆，舵手正在艇长的指挥下，操纵潜艇。 16.图为水下训练期间，艇员在作战中心内进行操练，其中一名军官正在使用潜望镜。 17.从艇艉方向拍摄的“可怖”号，可见艇身上部的舱盖已打开，可见部分内部结构。 18.图为维护期间，技术人员在可怖号反核应堆舱进行维护作业。 19.左图为进入反应堆舱时，维护人员需穿戴防护服和防毒面具。右图为在船坞内进行维护作业的“可怖”号， 20.图为“可怖”号的艇员在损管控制舱进行检查。 21.图为2008年，“可怖”号下水仪式现场资料图。 22.图为“凯旋”级弹道导弹核潜艇下水仪式资料图。 |
